CONJ. AUTOMATIZADOR BASCULANTE FIT DUO 1/4HP 220V 50/60Hz BV FIT RAMP TX MAX 433MHz BASEADO EM TECNICA DIGITAL
DESCRIÇÃO DO PRODUTO
Mais velocidade e segurança com o melhor custo-benefício do mercado!

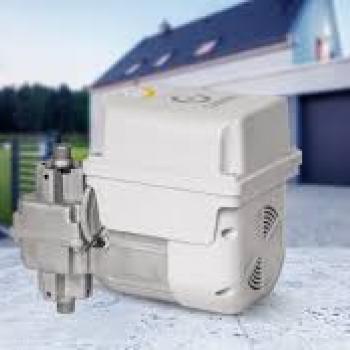

A nova linha de motores para portão basculante BV Fit Ramp Speed foi desenvolvida exclusivamente para residências. Com acionamento e motorredutor desacoplados para maior versatilidade na instalação, o motores BV Fit Ramp Speed 1/4 possuem inúmeros diferenciais, como: trilho, porca, rabicho e acionamento mais robustos e reforçados, para que o produto tenha maior vida útil em seu funcionamento. Sua carcaça foi projetada em alumínio injetado com design moderno para melhor integração com o projeto e também para maior dissipação do calor, (podendo ser instalado tanto para o lado esquerdo ou direito do portão).



Especificações Técnicas do Motor:

- Alimentação: 127V/220V

- Peso máximo do portão: 250Kg

- Central: Fit Ramp

- Ciclos/horas: 10

- Tempo de abertura (2,2mts a 2,40 altura): 8 segundos

- Consumo: 0,44Kwh

- Consumo/ciclo: 0,022Kwh

- Frequência: 50/60Hz

- Fuso: 5/8"

- Passo (mm): 60

- Modelo: 1/4

- Potência nominal: 478W(220V), 376W(127V)

- Redução: 30x2

- Torque N.m: 14,14N.m

- Rotação: 1400 Rpm

- Temperatura de trabalho: -5°C a 55°C

- Tamanhos de acionamento (rr): 1,4m

- Velocidade: 12,23m/min

- Nível de proteção: IP24



Principais Características da Central Fit Ramp:

– Aplicação: motores monofásicos de 1/4HP até 1/3HP

– Varistor e fusível de proteção: atua em caso de descarga atmosférica e sobre carga

– Programação independente de transmissor e curso

– Transformador de 80mA

– Entrada para foto célula

– Proteções nas entradas de fim de curso e botoeira: menor risco de queima do microcontrolador

– Saída para placa 8F: agrega as funções de luz de garagem, trava magnética e sinaleiro

– Freio eletrônico: com opção para habilitar e desabilitar a função



Especificações Técnicas da Central Fit Ramp:

- Voltagem: 127V/220V - 50/60Hz

- Motor: Até 1/4HP

- Tipo de memória: Memória interna

- Microcontroladora: Sim

- Fusível de proteção: 5A

- Ajuste do freio: Sim (10 níveis)

- Comun. com módulo externo: Sim (módulo 8F Garen)

- Entrada para fotocélula: Sim



Itens Inclusos:

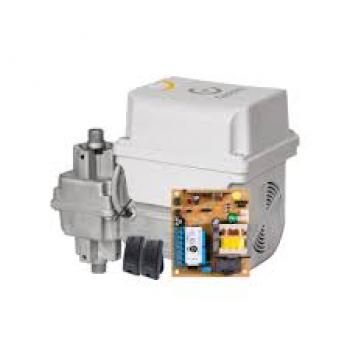

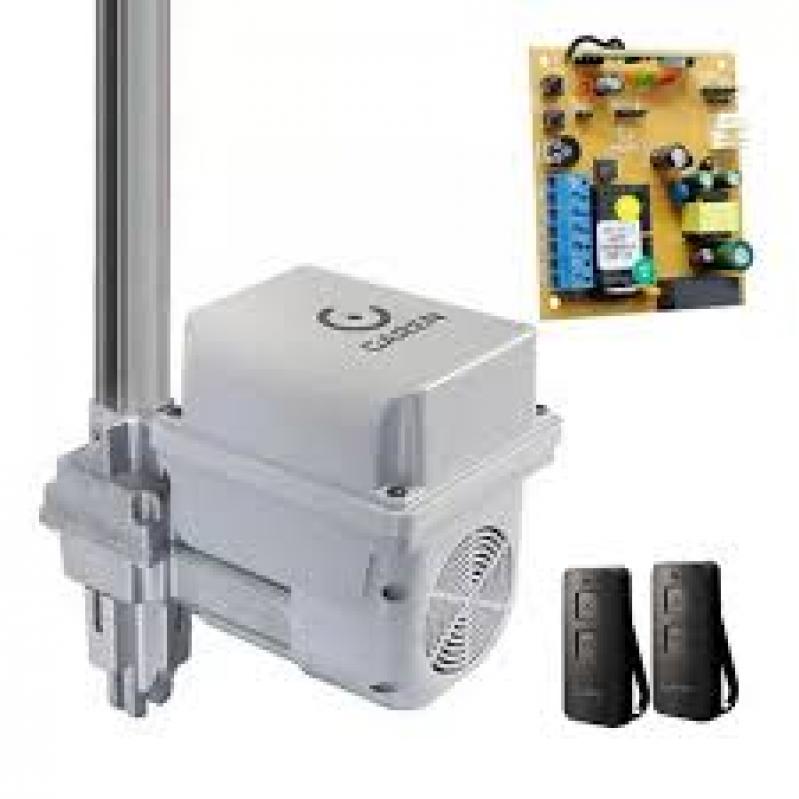

01un. Motor Basculante BV Fit Speed 1/4 HP

01un. Placa Eletrônica Fit Ramp (Incorporada ao motor)

02un. Controles Remoto 433MHz Garen (Rádios Transmissores)

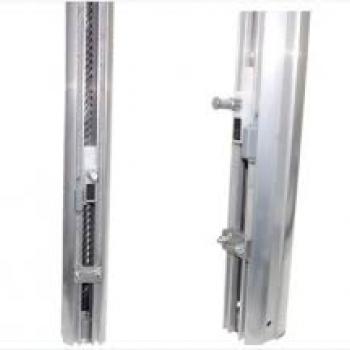

01un. Braço Trilho de Acionamento P60 de 1,40 metros (1370mm)

Parafusos de fixação, fim de curso e acessórios

Manual de fábrica do usuário



>Código Garen Motor 127V: F01550-GCT
>Código Garen Motor 220V: F01553-GCT
>Código Garen Acionamento: F01414


>Novo Código Garen Motor 127V: F02378-GCT
>Novo Código Garen Motor 220V: F02381-GCT
>Novo Código Garen Acionamento: F01853-X
